1. ¿Qué es una red?
Una red informática esta formada por un conjunto de ordenadores intercomunicados entres si, que utilizan distintas tecnologías de hardware y software. Las tecnologías que utilizan (tipos de cables, tarjetas, y dispositivos).
2. Tipos de red
-Las redes Pan: son las redes pequeñas, las cuales están formadas por no más de 8 equipos.
-Las redes can: es una conexión de Lans dispersadas geográficamente dentro de un campus
-Las redes LAN: Son las redes que todos conocemos es decir aquellos que se utilizan en nuestra empresa. Son redes pequeñas, entendiendo como pequeñas las redes de una oficina.
-Las redes WAN: son redes punto a punto, que interconectan países y continentes. Esta formada por una basta cantidad de computadoras interconectadas (llamadas Host).
ESTA ES UNA IMAGEN DE UNA RED LAN:
3. Topologías LAN
-Configuración en bus: Una topología de bus en multipunto, un cable largo actúa como una red troncal, a la cual se conectan todos los dispositivos en la red.
-Topología maya: es aquella que cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El dedicado significa que el enlace conduce el trafico unicamente entre los dos dispositivos que conecta.
-Topología estrella: en la topología estrella cada dispositivo solamente tiene un enlace punto a punto con el controlador central habitualmente llamado concentrador. Las dispositivas no están directamente enlazadas entre si.
-Topología árbol: la topología árbol es una variante de la estrellas. Los nudos del árbol están conectados a un concentrador central que controla el tráfico de la red
-Topología anillo: cada dispositivo tiene una línea de conexión dedicada y punto o punto solamente con los 2 dispositivos que están a sus lados.
Tipos y topologías de redes LAN
Objetivo: conocer los tipos de redes, sus diferencias, y sus características así como las topologías de red LAN y sus componentes.
¿Qué es una red?
Es un conjunto de computadoras interconectadas, con la finalidad de compartir los recursos de hardware y software.
¿Diferencia entre las redes LAN, MAN, WAN?
-LAN: es de área local
-WAN: es la que interconecta países y continentes
-MAN: es de área metropolitana
¿Será necesaria una red MAN en la creación de una red WAN? ¿Por qué?
Si porque la MAN auxilia a la WAN en la conexión entre las redes globales.
ESTA ES UNA IMAGEN DE UNAQ RED WAN.
Dar un ejemplo de red LAN y explicarla
El área de informática por que interconecta los 4 laboratorios con un mismo servidor
Dar un ejemplo de red MAN y explicarlo
Telmex porque comunica todo la republica, porque cuenta con esta red que puede hacer esa comunicacion al igual que las video conferencias.
Dar un ejemplo de red WAN y explicarlo
Comunicación es conferencias en Internet por que hay programas que permiten tener conferencias de continente a continente
Caracteristicas de la topologia de bus lineal
Que es multipunto
Que componentes utiliza la topologia bus lineal
Que un cable actua como una red troncal mediante los nodos
Caracteristicas de la topologia de anillo o token ring
Esto conecta mediante punto a punto
Caracteristicas de la topologia estrella
Tiene un enlace punto a punto mediante el controlador central
Que componentes utiliza la topologia estrella
El controlador que envia información mediante cables de red conectados entre si
-Metodos de transmisión
El metodo de transmisión de banda ancha permite que varias señales puedan viajar al mismo tiempo por el medio: un CATV coax cable con un ancho de banda de 500MHz puede llevar hasta 80 canales de televisión de 6MHz de ancho de banda cada uno.
-Dificultades de transmisiónLas dificultades como por ejemplo la atenuación, limitan la distancia. En los medios guiados, por el trenzado sufre de mayores adversidades que el cable coaxial, que a su ves es mas vulnerable que la fibra optica.
-Número de receptores
En un medio guiado, se puede usar tanto para un enlace punto a punto como para un enlace compartido, mediante el uso de multiples conectores. En este ultimo caso cada uno de los conectores utilizados puede atenuar y distorcionar la señal por lo que la distancia y/o velocidad de transmisión disminuiran
-El ancho de banda
Si todos los factores se mantienen constantes, al aumentar el ancho de banda de la señal, la velocidad de transmisión sobre medios guiados y no guiados.
-Velocidad de transmisión
Mide el tiempo que tarda un host o un servidor en poner en la linea de transmisión el paquete de datos a enviar. El tiempo de transmisión se mide desde el instante en que se pone el primer bit en linea hasta el ultimo bit del paquete a transmitir. Un MODEM de 600 Baudios puede transmitir a 1200, 2400 o incluso 9600 BPS.

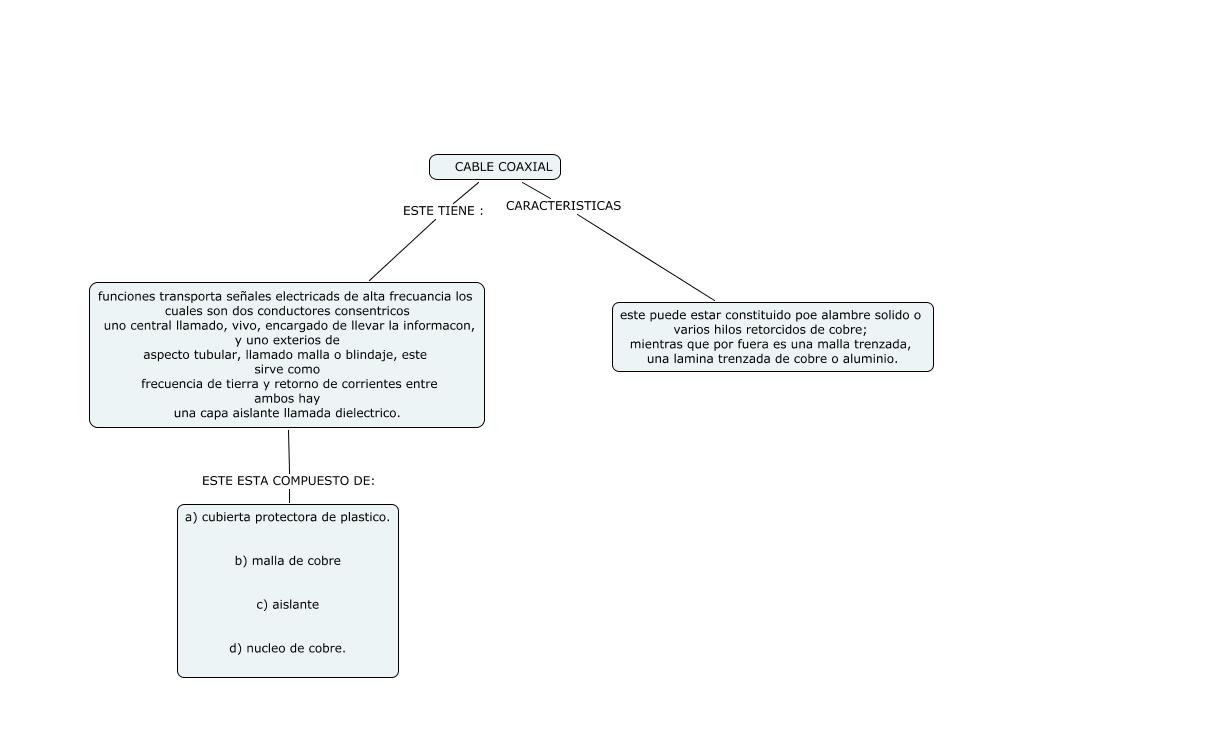

-Cable coaxial
Al igual que el par trenzado tiene dos conductores pero esta construido de forma diferente para que pueda operar sobre un rango mayor de frecuencias. El cable coaxial es quiza el medio de trasmisión mas versátil por lo que esta haciendo cada ves mas utilizado en una gran variedad de aplicaciones.
-Cable de par trenzado
El cable de pares trenzados mas simple y empleado sin ningun tipo de pantalla adicional y con una impidencia característica de 100OHMIOS. El conector mas frecuente con el UTP es el RJ-45 parecido al utilizado en telefonos RJ-11 dependiendo del adaptador de red.
Este tipo de cable como el UTP, sus pares no estan apantallados pero si disponen de una pantalla global para mejorar su nivel de proteccion, ante interferencias externas. Su impedancia caracteristica tipica es de 120Ohms y sus propiedades de transmisión son mas parecidas a las del UTP. Ademas pueden utilizar los mismos conectores RJ45.

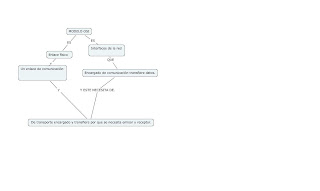

MODELO PS : El modelo así intenta proporcionar una base común para coordinar el desarrollo de estándares establecidos a la concesión de sistemas.
CAP 1: este nivel es conocido por que dermina las características eléctricas y mecánicas para mantener los interfaces de la red necesarios para mantener y establecer la conexión fisica cable medio de transmisión
Conectores
Vic
Equipos
Conexión eléctrica
CAP 2:
Nivel de enlace el nivel de datos establecidos y mantiene comunicaciones entre los usuarios es el responsable de mantener un canal sisn servidores de teclado y corriendo los errores que se pueden producir.
CAP 3: nivel de red el nivel de red establece y mantiene circuitos de conexión virtuales entre sistemas es el encargado de la computación de paquetes y de transmitir los datos para toda la red.
Emisor ________transmisión_______________receptor
Paquetes
LOS DATOS DEBEN ENVIARSE AL RECEPTOR
CAP4: de transporte el nivel de transporte el encargado de la transferencia de redes entre el emisor de la transferencia de datos entre el emisor y receptor y de mantener el flujo de la red, su función básica es aceptar datos y dividirlos mensajes y pasar estos al nivel de red.
CAP 5:
Este nivel de sección , este niveles organiza sincroniza y organiza, y se encarga del dialogo entre los usuarios, es decir en la interfaz de usuario y la red.
CAP6:
Es la presentación se encarga de las funciones de seguridad de la red, transferencia de ficheros, y formateo.
CAP7:
Se encarga del intercambio de información entre el usuario y el sistema y los protocolos de este nivel se encargan del soporte de los programas de aplicación asi como cables de acceso intercambios de ficheros y estadísticas de gestion.
ESTA IMAGEN ES DE LOS TRES TIPOS DE REDES:
concluciones: Realmente estas redes me han servido de mucho aunque ahora ya se intalarla la red lan porque aun las otras no, pero es muy interesante como una red con tan pocas cosas te pueda conectar del otro lado de un estado como la red man de de continente a continente como lo hace la red WAN, al igual que yo no sabia que era un cable coaxial ni optico y que funciones y desventajas tenia ahora creo que si yo lo llegara a usar seria mucho mas facil porque ya se sus caracteristicas.
